Scheda tecnica prodotto:
Lama d'aria flusso circolare Serie RAC -2 ØInt 25MM
| Gamma | Soffiaggio |
|---|---|
| Categoria | Lame d'aria |
| Tipo | Circolare |
| Alimentazione vuoto | G1/4“ |
| Serie | RAC-2 |
| Larghezza | 22 mm |
| Diametro esterno | 86 mm |
| Diametro interno | 25 mm |
| Filettatura | M4 |
Riferimento variante: RAC-2 25
- Materiale: Alluminio
Riferimento variante: RAC-2 25 ACI
- Materiale: Acciaio 316 L
INFORMAZIONI TECNICHE
| VANTAGGI DI UTILIZZO DELLA CORTINA D'ARIA RAC-2 25* (rispetto a un tubo aperto) |
Riduzione del consumo d'aria (%) |
Riduzione del rumore (%) | ||||||
|---|---|---|---|---|---|---|---|---|
| fino a -91% |
fino a -37% |
|||||||
| PRESTAZIONI DELLA CORTINA D'ARIA RAC-2 25* |
Pressione (bar) | Consumo d'aria (l/min) | Forza di spinta (N) | Livello sonoro (dB) | Portata di soffiaggio (l/min) | |||
| a 150mm | a 450mm | |||||||
| 2 | 465 | 3 | 2,6 | 82 | 11625 | |||
| 6 | 1050 | 8,5 | 7,5 | 90 | 26250 | |||
| VS | ||||||||
| TUBO APERTO Ø8 INTERNO* (tagliato a 70 mm) |
Pressione (bar) | Consumo d'aria (l/min) | Livello sonoro (dB) | Portata di soffiaggio (l/min) | ||||
| 6 | 5400 | 130 | 5400 | |||||
CARATTERISTICHE DELLA CORTINA D'ARIA RAC-2 25*
• Attacco: Femmina G1/4" • Peso: Alluminio: 273g / Acciaio inox 316L: 758g
• Temperatura massima di utilizzo: Alluminio: 150 °C / Acciaio inox 316L: 450 °C • Pressione massima: 10 bar
* NOTA: Le misurazioni riportate in questa scheda tecnica sono state effettuate in laboratorio, in condizioni rigorosamente controllate.
È importante notare che le condizioni in un ambiente industriale reale possono essere diverse e che l'instabilità della pressione di un compressore industriale potrebbe generare valori differenti da quelli ottenuti in laboratorio.
Questi dati sono forniti esclusivamente a titolo informativo.
Per ottenere prestazioni ottimali dalla cortina d'aria circolare, raccomandiamo un tubo di alimentazione dell'aria compressa con un diametro interno minimo di 8 mm.
DESCRIZIONE
NOVACOM sviluppa e progetta in Francia cortine d'aria a flusso circolare.
Sono utilizzate per operazioni di soffiaggio economico, pulizia e raffreddamento di elementi profilati.

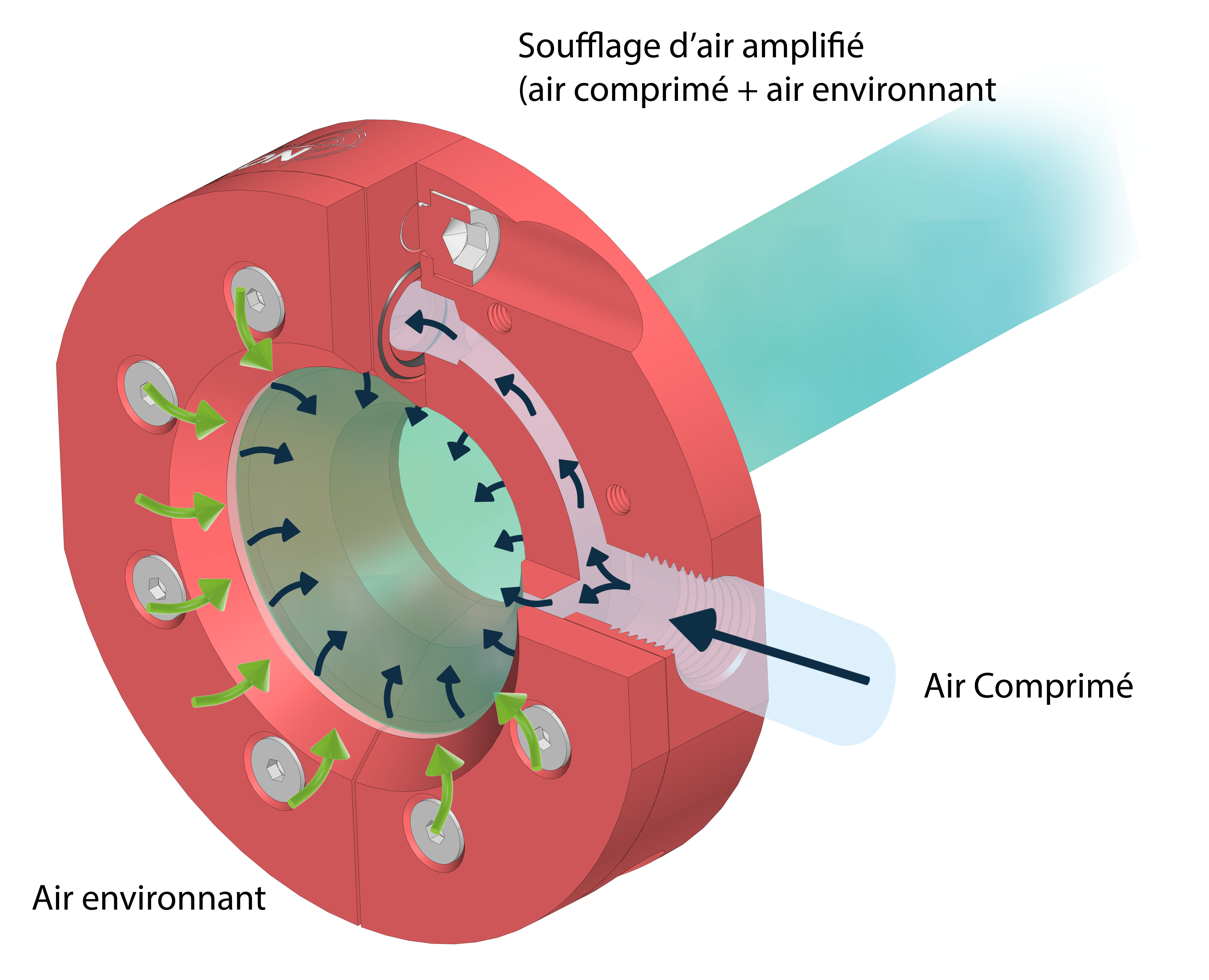

PRINCIPIO DI FUNZIONAMENTO
L'aria compressa in ingresso genera un flusso d'aria circolare continuo, uniforme e ad alta velocità, che percorre la superficie interna.
Grazie all'effetto Coanda, un fenomeno della meccanica dei fluidi, l'aria ambiente viene aspirata e si aggiunge alla portata d'aria iniziale.
