Kit climatizzazione Vortex

Consultare le condizioni di utilizzo dei sistemi Vortex NOVACOM

Raffreddatore standard per quadri elettrici a effetto Vortex (CLIM)
Elementi inclusi:

• Un raffreddatore per quadri elettrici a effetto Vortex e il relativo generatore Vortex
• Un tubo flessibile non perforato da 2,5 m con silenziatore
• Fissaggi adesivi

Raffreddatore per quadri elettrici a effetto Vortex con elettrovalvola (CLIM EL)
Elementi inclusi:

• Un raffreddatore per quadri elettrici a effetto Vortex e il relativo generatore Vortex
• Un tubo flessibile non perforato da 2,5 m con silenziatore
• Fissaggi adesivi
• Un filtro e il relativo supporto
• Un’elettrovalvola 3/2
• Un termostato

INFORMAZIONI TECNICHE

Riferimento	Attacco (GAS)	Generatori	Capacità frigorifera		Consumo d’aria (L/min)		Portata d’aria in uscita (L/min)		Dimensioni del quadro (m)	Peso (g)	Materiale
			(kcal/h)**	(BTU/h)	6 bar	7 bar	6 bar	7 bar
CLIM 500 / CLIM EL 500	G1/4"	GEA 10R	95	376.99	381	430	115	152	0,5x0,6x0,2	1085	Acciaio inox
CLIM 900 / CLIM EL 900		GEA 15R	135	535.72	400	495	152	170	0,8x0,6x0,2
CLIM 1500 / CLIM EL 1500		GEA 25R	440	1746.06	494	597	205	285	1,0x1,0x0,4
CLIM 2500 / CLIM EL 2500		GEA 35R	720	2857.19	635	786	340	375	1,8x1,8x0,6

Si consiglia di utilizzare un tubo per aria compressa con diametro interno minimo di 8 mm per i modelli CLIM 500 e CLIM 900 e un tubo con diametro interno minimo di 12 mm per i modelli CLIM 1500 e CLIM 2500, al fine di garantire prestazioni ottimali del sistema di raffreddamento.

** La chilocaloria è un’unità di energia. Una chilocaloria (1.000 cal) rappresenta la quantità di energia necessaria per ridurre di 1 °C la temperatura di un litro d’acqua.

UTILIZZO

Novacom sviluppa e progetta in Francia raffreddatori per quadri elettrici a effetto Vortex destinati al raffreddamento dei quadri elettrici industriali.

Nell’industria, i quadri elettrici sono regolarmente esposti a temperature elevate, che possono causare il surriscaldamento di PLC, inverter, alimentatori e altri componenti elettronici.

Questi aumenti di temperatura possono provocare malfunzionamenti, arresti della produzione o guasti alle apparecchiature. Un raffreddatore Vortex consente di mantenere una temperatura stabile all’interno del quadro, proteggendo le apparecchiature.

Il raffreddatore crea inoltre una leggera sovrapressione nel quadro, limitando l’ingresso di polvere, particelle e altri contaminanti che potrebbero danneggiare i componenti elettrici.

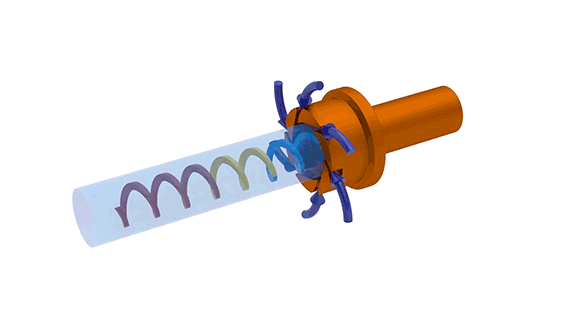

FUNZIONAMENTO

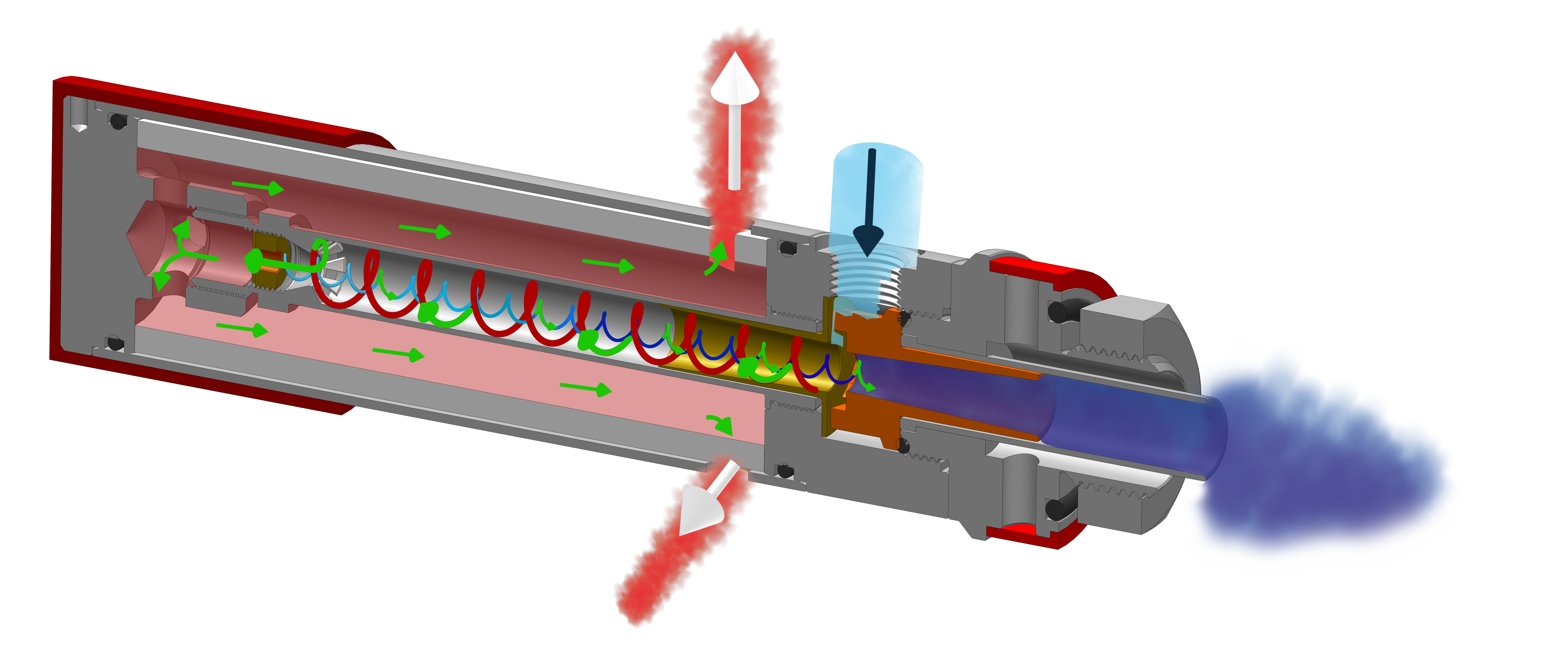

SCHEMA DI FUNZIONAMENTO

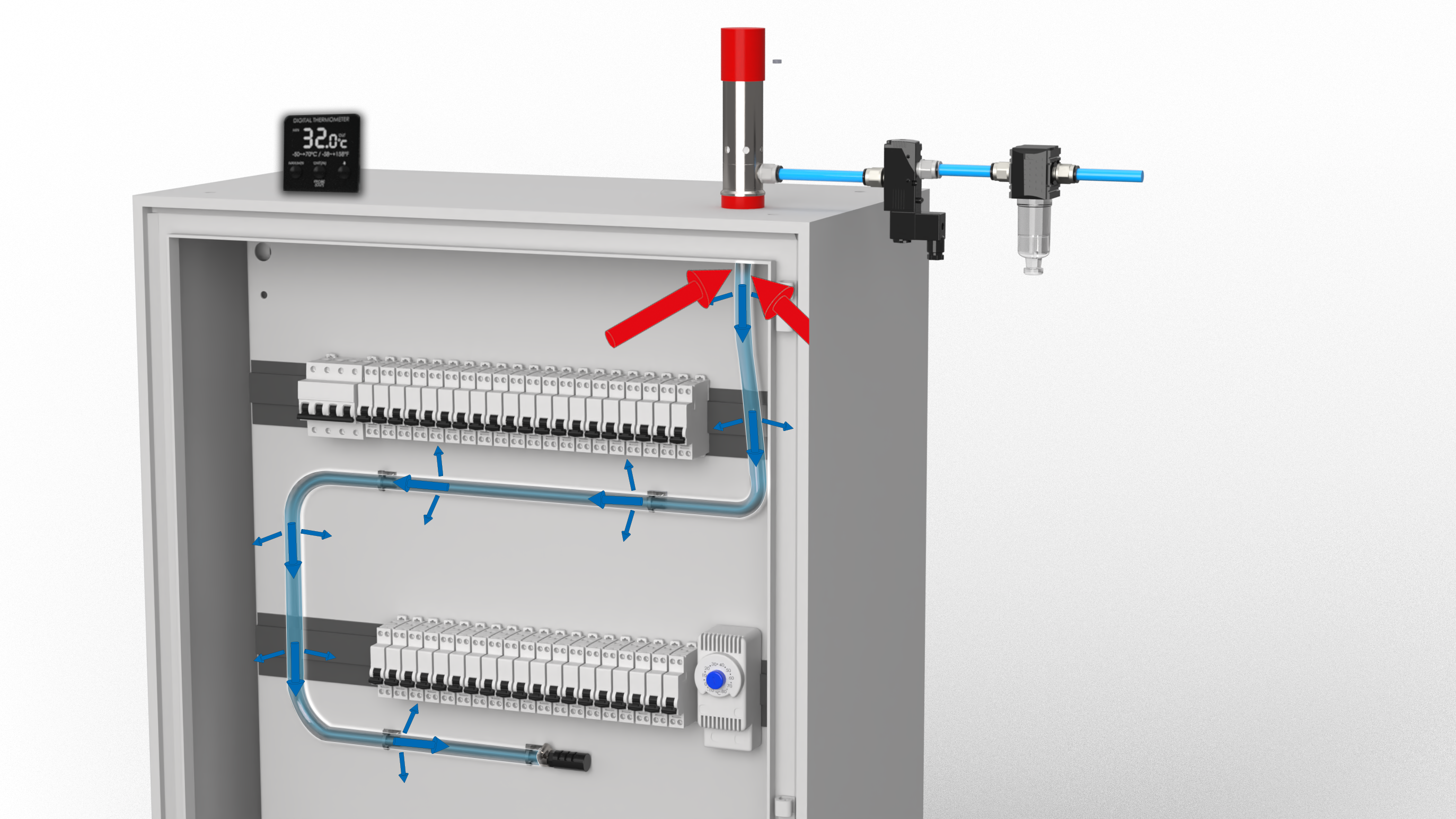

INSTALLAZIONE

Collegare quindi il raffreddatore Vortex a una rete di aria compressa regolata a 7 bar. Installare il filtro regolatore e l’elettrovalvola il più vicino possibile al raffreddatore, per garantire un’alimentazione di aria pulita e un controllo preciso della portata.

Installare infine il termostato, che controlla automaticamente l’elettrovalvola per mantenere una temperatura costante all’interno del quadro.

Il termostato viene collegato direttamente al quadro elettrico e quindi all’elettrovalvola. Dopo aver impostato la temperatura desiderata, verificare che il quadro sia perfettamente sigillato.

I raffreddatori per quadri elettrici a effetto Vortex NOVACOM sono progettati per quadri elettrici con un volume fino a circa 2 m³, a seconda del generatore Vortex utilizzato. Rappresentano una soluzione affidabile di raffreddamento industriale ad aria compressa, senza fluido refrigerante, senza manutenzione e con installazione rapida.
