Sistemi Venturi di NOVACOM: Adattabilità e Prestazioni
Presso NOVACOM, abbiamo sviluppato un'ampia gamma di sistemi venturi, progettati per soddisfare una vasta gamma di esigenze industriali. I nostri venturi, realizzati in alluminio di qualità 6082 o in acciaio inossidabile 316L, combinano robustezza e facilità di integrazione nelle vostre linee di produzione. Abbiamo progettato i nostri prodotti per semplificare al massimo la manutenzione: sostituite facilmente e rapidamente i componenti soggetti a usura, come le elettrovalvole e le guarnizioni.
Quale Venturi scegliere per le vostre esigenze specifiche?
Gamma VENTURI MONO-STADIO / ANTI-OSTRUZIONE: Ideale per ambienti impegnativi, questi modelli leggeri e compatti possono essere integrati direttamente su una ventosa o in modo remoto. La gamma anti-ostruzione consente l'integrazione in ambienti definiti "contaminati" (polvere, particelle, ecc.), garantendo prestazioni ottimali.

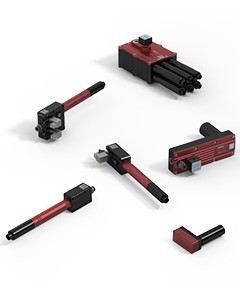

Gamma MULTI-STADIO: Questa gamma offre una capacità di aspirazione maggiore con un consumo ridotto, ideale per l'aspirazione di grandi volumi d'aria. Integrando la tecnologia avanzata della cartuccia multi-stadio, i nostri modelli PVP e Grip garantiscono un'efficienza economica superiore rispetto ai sistemi mono-stadio tradizionali.
Gamma CASSONI DEL VUOTO: I nostri cassoni si adattano alla manipolazione di oggetti di varie dimensioni, come lamiere, pannelli di legno o superfici porose. Disponibili in diverse dimensioni standard, possono essere dotati di piastre con ventose o schiume. Per esigenze specifiche, offriamo anche cassoni personalizzati.
Gamma TRASPORTI PNEUMATICI: Questi sistemi sono progettati per l'aspirazione e il trasporto di materiali vari (polveri, granuli, sfere, ecc.), oltre che per applicazioni di de-fumigazione. Facili da integrare nelle infrastrutture esistenti, le nostre soluzioni sono disponibili in diverse dimensioni per soddisfare con precisione le vostre esigenze.
SERIE VCR-2 • VCR-2 EV
PRESTAZIONI
| Pressione (bar) | 6 |
|---|---|
| Consumo d'aria (Nl/min) | 120 a 340 |
| Livello sonoro (dB) | 82 |
| Vuoto (%) | 85 |
| Aspirazione (Nl/min) | 110 a 430 |
VANTAGGI
- Elettrovalvola con utilizzo fino a 50 milioni di cicli
- Elevato potenziale di aspirazione
- Manutenzione semplificata
- Regolabile
- Disponibile in acciaio inossidabile e alluminio
- Anti-ostruzione
- Controllo del consumo
- Adatto ad ambienti difficili
VENTURI ANTI-OSTRUZIONE PER UNA MANUTENZIONE RIDOTTA!
Fortemente consigliato in ambienti contaminati (polvere, particelle, ecc.), questo venturi mono-stadio anti-ostruzione (VCR-2) è progettato con un design definito "in linea", il che significa che le impurità generate dall'atmosfera non ostruiranno l'ugello. Questo permette di mantenere prestazioni ottimali.
I VCR-2 sono regolabili per ottenere il flusso e la percentuale di vuoto ottimale in base alle vostre esigenze.
Disponibile in alluminio e in acciaio inossidabile, resiste agli ambienti estremi. Una elettrovalvola (fino a 50 milioni di cicli) può essere integrata (VCR-2 EV) per controllare le prestazioni.
VENTURI ANTI-OSTRUZIONE CON CONTROLLO DEL SOFFIO INVERSO
Abbiamo aggiunto una seconda elettrovalvola al venturi anti-ostruzione (VCR EV CS), permettendo di adattarsi alle alte cadenze della vostra produzione, interrompendo il vuoto più rapidamente.
Il soffio inverso consente inoltre di espellere le particelle che non verrebbero eliminate tramite l’scarico.

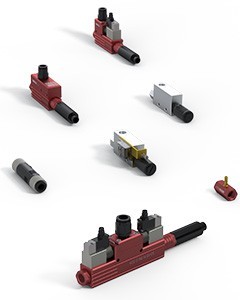

Proponiamo un’ampia gamma di venturi mono-stadio classici. Sono progettati per essere compatti e leggeri per facilitarne l’integrazione nei vostri sistemi.
Per una integrazione diretta su una ventosa, consigliamo le serie VM, VMT, VML e VMK, che permettono di generare il vuoto in modo indipendente su ogni ventosa.
La serie VT, realizzata in alluminio, è compatta e consente un’integrazione ottimale in spazi ridotti.
Possono essere dotati di un vacuostato (VT VA) per controllare con precisione il livello di vuoto desiderato.
VENTURI
MONO-STADIO
SEMPLICE, AFFIDABILE E DUREVOLE!
La serie GRIP utilizza la tecnologia della cartuccia multi-stadio a 3 stadi, consentendo di ottenere prestazioni migliori rispetto a un venturi mono-stadio equivalente.
Realizzato interamente in alluminio, è più robusto, offre una maggiore durabilità nel tempo e si adatta a tutti i settori industriali (farmaceutico, agroalimentare, imbottigliamento, metallurgia, ecc.).
È possibile integrare una elettrovalvola per il controllo del vuoto (fino a 50 milioni di cicli) per gestire il consumo, utilizzando l’aria compressa solo quando necessario, rendendo il modello "GRIP 30 EV" più economico.
Per aumentare le cadenze produttive, consigliamo il modello con due elettrovalvole, "GRIP 30 EV CS", che permette un soffio inverso molto utile per rilasciare i pezzi più rapidamente.
CARTUCCE GRIP
3 STADI
IN ALLUMINIO
| Pressione (bar) | 6 |
|---|---|
| Consumo d'aria (Nl/min) | 160 |
| Livello sonoro (dB) | 82 |
| Vuoto (%) | 90 a 93 |
| Aspirazione (Nl/min) | 290 a 320 |
HAI BISOGNO DI UN'ALTA CAPACITÀ DI ASPIRAZIONE?
PRESTAZIONI DEI
PVP 2/4/6/8/12
| Pressione (bar) | 6 |
|---|---|
| Consumo d'aria (Nl/min) | 273 a 1280 |
| Livello sonoro (dB) | 82 a 83 |
| Vuoto (%) | 90 a 93 |
| Aspirazione (Nl/min) | 640 a 4032 |
Proponiamo una gamma completa di pompe per vuoto pneumatiche "PVP" che utilizza la tecnologia della cartuccia multi-stadio a 3 stadi, garantendo le migliori prestazioni possibili, inclusa una riduzione del consumo d’aria utilizzata.
I nostri modelli sono realizzati interamente in alluminio e sono dotati di 2 a 12 cartucce, permettendo di raggiungere fino a 4.032 Nl/min di aspirazione d’aria e il 93% di vuoto!
Questa realizzazione consente ai nostri prodotti di adattarsi a tutti i settori industriali (farmaceutico, agroalimentare, imbottigliamento, metallurgia, ecc.).
Le nostre PVP si integrano facilmente nei vostri impianti e sono completamente smontabili per facilitare la manutenzione.

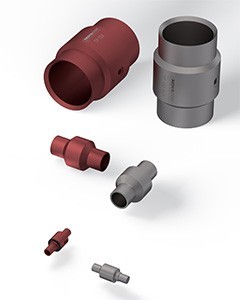

TRASPORTO DEI VOSTRI MATERIALI
I nostri venturi per il trasporto pneumatico "TP" consentono l’aspirazione e il trasferimento di diversi materiali (polveri, granuli, sfere d’acciaio, trucioli di legno, ecc.), oltre che il de-fumigamento degli ambienti. I TP sono realizzati in alluminio o in acciaio inossidabile e sono disponibili in dimensioni che vanno da Ø 19 mm a Ø 152 mm, facilitando così l’integrazione nelle vostre tubazioni.
La lunghezza massima di trasporto dipende dalla densità del materiale e dalla geometria dell’impianto (curve, ecc.). Per il trasporto su lunghe distanze, si consiglia di installare i venturi TP in serie.
APPLICAZIONI
- Aspirazione e trasferimento di polveri, granuli, scarti di taglio o di punzonatura (tessuti, legno, schiuma, metallo, fili, cuoio, ...) su macchine automatiche o postazioni manuali
- De-fumigamento
- Confezionamento
- Pulizia dell’officina
PRESTAZIONI DEI TP
19/25/38/51/76/102/152
| Pressione (bar) | 6 |
|---|---|
| Consumo d'aria (Nl/min) | 425 a 1500 |
| Livello sonoro (dB) | 102 |
| Vuoto (%) | 75 a 88 |
| Aspirazione (Nl/min) | 1700 a 13000 |
| Aria amplificata (Nl/min) | 2210 a 14690 |

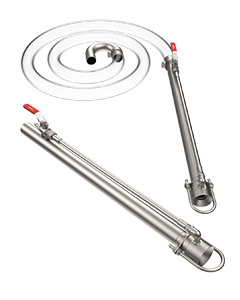

CANNE DI ASPIRAZIONE
Le canne di aspirazione sono sistemi di trasporto alimentati ad aria compressa, che consentono il trasporto di materiali come i granuli. Sono adatte sia per lunghe che per brevi distanze.
Le canne di aspirazione sono realizzate in acciaio inox 316L e possono essere utilizzate nei settori agroalimentare e farmaceutico (tutte le nostre saldature sono certificate per uso alimentare).
Grazie a un regolatore di pressione, è possibile regolare il flusso dei prodotti trasportati, fino a 5 kg al minuto.

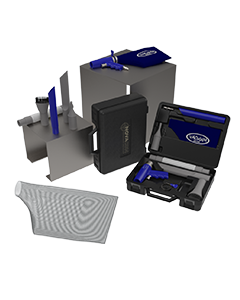

PISTOLE PNEUMATICHE
Le pistole pneumatiche NOVACOM funzionano con l’aria compressa e consentono di aspirare o soffiare senza alimentazione elettrica né parti in movimento.
Ideali per l’aspirazione di tutti i tipi di detriti, con raccolta in un sacco di tela. È anche possibile trasportare i materiali tramite un tubo verso un contenitore o un serbatoio.
Con una semplice inversione della valvola, la pistola pneumatica passa in modalità soffiante, restituendo così un elevato flusso d’aria con una bassa pressione e un basso consumo.

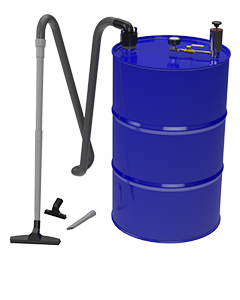

POMPE PER FUSTI
Il sistema di aspirazione pneumatica POMPE 90 F utilizza il principio del venturi per aspirare o svuotare liquidi tramite depressione.
La pompa, collegata a un fusto metallico, funziona con un’alimentazione ad aria compressa. È sufficiente aprire la valvola di ingresso per creare una depressione e aspirare il liquido. Una inversione della pressione consente successivamente di svuotare il fusto.
Questo sistema è sicuro grazie a una valvola di sicurezza che limita la pressione a 2,5 bar per un’alimentazione di 2 bar.
